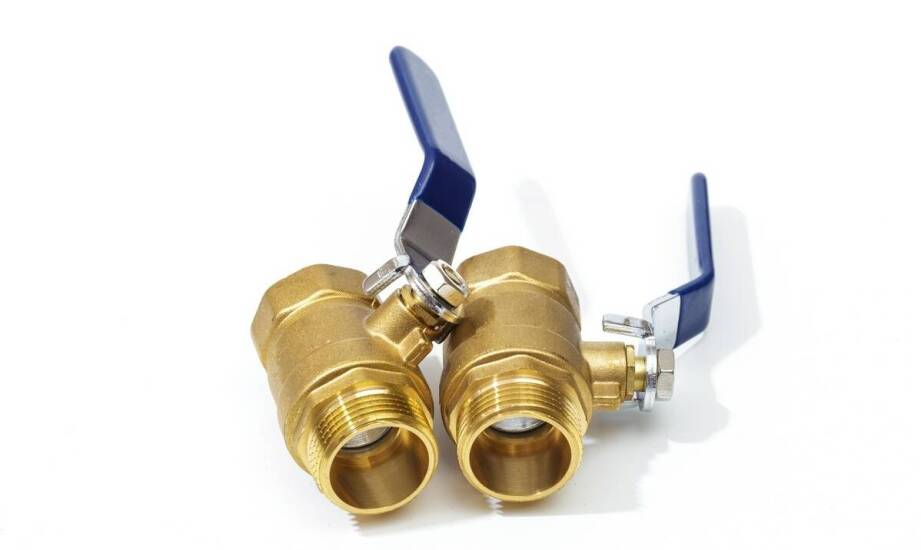

Kiedy zawór kulowy nadaje się do gazów technicznych, a kiedy lepiej wybrać inny typ armatury

W instalacjach sprężonych gazów technicznych wybór odpowiedniej armatury zależy nie tylko od samych parametrów przepływu, ale przede wszystkim od specyfiki konkretnego medium oraz rygorystycznych wymagań bezpieczeństwa. Zastosowanie nieodpowiedniego zaworu grozi nieszczelnością układu, co w przypadku mediów agresywnych, palnych lub utleniających niesie za sobą bezpośrednie ryzyko poważnej awarii całego zakładu. Z tego powodu inżynierowie projektujący stacje rozprężania oraz punkty poboru opierają się na wyśrubowanych dyrektywach europejskich. Prawidłowa ocena charakterystyki pracy rurociągu pozwala jasno określić moment, w którym prosty mechanizm z perforowaną kulą stanowi optymalne i bezpieczne rozwiązanie konstrukcyjne dla danej gałęzi przemysłu.

Kiedy mechanizm kulowy sprawdza się jako szybkie odcięcie linii zasilania?

Mechanizm z kulą perforowaną został zaprojektowany z myślą o błyskawicznym przerywaniu lub otwieraniu przepływu w rurociągu głównym. Wykorzystywane w przemyśle zawory kulowe umożliwiają natychmiastowe odcięcie zasilania poprzez pojedynczy obrót dźwigni o 90 stopni. Taka zwarta konstrukcja gwarantuje pełną szczelność w pozycji zamkniętej, co sprawdza się doskonale podczas awaryjnego blokowania wybranej sekcji uszkodzonej instalacji. Inżynierowie stanowczo odradzają jednak stosowanie tego typu aparatury do ciągłej modyfikacji strumienia pędnego. Ustawianie dźwigni w pozycjach pośrednich prowadzi do szybkiej erozji wewnętrznych uszczelnień pod wpływem bardzo wysokiego ciśnienia. W efekcie tak eksploatowany element traci swoją podstawową funkcję zabezpieczającą i zaczyna niekontrolowanie przepuszczać niebezpieczne medium.

Sytuacja wygląda zupełnie inaczej w miejscach wymagających wysoce precyzyjnego dozowania gazu do procesów spawalniczych lub laboratoryjnych. Jeżeli cykl technologiczny wymusza płynną kontrolę parametrów przed drogimi mieszalnikami gazów, specjaliści wdrażają do układu zawory iglicowe lub membranowe. Rozwiązania te pozwalają na bardzo dokładne skalowanie wielkości strumienia bez mechanicznego niszczenia elementów ruchomych wewnątrz korpusu. Dzięki temu cała instalacja zachowuje pożądaną stabilność ciśnieniową w bardzo długim okresie eksploatacji. Właściwe rozpoznanie docelowego trybu pracy konkretnego odcinka sieci ułatwia inżynierom ominięcie podstawowych błędów projektowych.

Jak rodzaj gazu i warunki pracy wpływają na konstrukcję armatury?

Właściwości chemiczne przesyłanego medium w sposób bezpośredni determinują dobór materiałów użytych do budowy korpusu oraz wewnętrznej kuli odcinającej. Przepisy branżowe nakazują rygorystyczne dopasowanie surowca do stopnia reaktywności obsługiwanego gazu. Dla bezpiecznych gazów obojętnych, do których zalicza się powszechnie stosowany argon czy azot, w zupełności wystarczają korpusy wykonane z tradycyjnego mosiądzu. Konstrukcyjna sytuacja ulega drastycznej zmianie w przypadku przesyłania mediów o wysokiej palności. Instalacje dystrybuujące przemysłowy acetylen wymagają zastosowania wysokiej jakości stali nierdzewnej z rygorystycznym limitem ciśnienia roboczego do 1,5 bara. Z kolei stała praca z czystym tlenem wymusza montaż niklowanego korpusu z mosiądzu oraz chromowanej kuli wyposażonej w specjalistyczne uszczelnienia z teflonu (PTFE).

Istotnym aspektem technicznym przy projektowaniu linii przesyłowej pozostaje również precyzyjny zakres dopuszczalnych ciśnień oraz skrajnych temperatur otoczenia. Standardowe modele dostępne na rynku wytrzymują zazwyczaj ciśnienie do poziomu PN40 i zachowują pełną sprawność operacyjną w temperaturach od -29°C do +60°C. Wyższe obciążenia mechaniczne w układzie wymuszają zastosowanie dodatkowo wzmocnionych pierścieni uszczelniających. Trwałość omawianych podzespołów zależy także od ogólnej częstotliwości wykonywania przełączeń przez operatora maszyny. Ciągłe otwieranie i zamykanie linii mocno przyspiesza zmęczenie materiału, dlatego inżynierowie rezerwują ten rodzaj zamknięcia wyłącznie do sporadycznych działań serwisowych.

Z inżynieryjnego punktu widzenia docelowe miejsce montażu armatury odcinającej nie może być w żadnym wypadku kwestią przypadkową. Naturalnym punktem lokalizacji pozostaje zawsze główne wejście linii zasilania, umiejscowione tuż przed dużymi reduktorami sieciowymi. Element odcinający staje się w ten prosty sposób bardzo czytelnym punktem odniesienia dla obsługujących służb technicznych. Taki układ ułatwia szybkie i w pełni bezpieczne odizolowanie fragmentu sieci, gdy filtry do gazów technicznych lub bezpieczniki gazowe wymagają zaplanowanej z góry konserwacji.

Zgodność techniczna fundamentem stabilności każdej instalacji

Bezpieczna eksploatacja przemysłowej sieci dystrybucji opiera się na ścisłym dopasowaniu specyfikacji urządzeń do parametrów przesyłanego medium. Skuteczne zamykanie rurociągu zależy od wykazanej zgodności chemicznej uszczelnień oraz wytrzymałości korpusu na nagłe skoki ciśnienia. Każdy element odcinający musi spełniać surowe normy unijne, aby zagwarantować pełną kontrolę nad procesem dystrybucji gazu. Wrocławska firma PEGO POLSKA jako dostawca armatury technicznej proponuje podmiotom przemysłowym i laboratoriom rozwiązania pochodzące od niemieckich producentów HORNUNG oraz IBEDA. Wykorzystanie certyfikowanych komponentów zapewnia bezpieczną pracę stacji rozprężania, ułatwiając jednoczesne serwisowanie kluczowej aparatury pomiarowej.
