Jak stalowa trawersa stabilizuje ciężkie formaty w transporcie bliskim

W nowoczesnym zakładzie produkcyjnym sam dźwig lub suwnica nierzadko okazują się niewystarczające do bezpiecznego transportu wielkogabarytowych detali. Przenoszenie masywnego ładunku na pojedynczym haku sprawia, że bez dodatkowego układu prowadzącego element zaczyna się kołysać i niekontrolowanie obracać wokół własnej osi pionowej. Operator musi wówczas ręcznie korygować położenie ciężkiego komponentu lub czekać kilkanaście sekund na samoczynne wygaszenie wahań. Taka sytuacja zauważalnie wydłuża cykl produkcyjny, wymusza zaangażowanie dodatkowych rąk do pracy i stwarza bezpośrednie ryzyko poważnej kolizji z sąsiednimi maszynami na linii montażowej. Skutecznym rozwiązaniem tego inżynieryjnego problemu staje się odpowiednie podwieszenie ładunku, które z góry narzuca stabilną trajektorię ruchu od momentu podniesienia elementu aż po jego precyzyjne odłożenie na stanowisku docelowym.

Mechanika rozkładu obciążeń podczas podnoszenia

Zastosowanie stalowej ramy nośnej całkowicie zmienia fizykę zachowania transportowanego detalu. Odpowiednio skonfigurowana trawersa metalowa, zawieszona na głównym haku dźwignicy, rozkłada masę elementu między kilka niezależnych punktów podwieszenia. Dzięki takiemu układowi siły działające na pojedyncze zawiesia ulegają znacznemu rozproszeniu. Klasyczny wektor naprężeń rozciągających redukuje się tu w głównej mierze do sił ściskających samą belkę. Pozwala to inżynierom na zaprojektowanie znacznie lżejszej konstrukcji całego urządzenia przy jednoczesnym zachowaniu ogromnej wytrzymałości na obciążenia dynamiczne.

Kluczową zaletą takiego rozwiązania pozostaje całkowita eliminacja sił poziomych oddziałujących na przenoszony ładunek. To właśnie te wektory odpowiadają za niebezpieczny skręt i zjawisko wahadła podczas gwałtownego ruszania lub hamowania wózka suwnicy. Sztywna konstrukcja belkowa wyposażona w regulowany rozstaw punktów mocowania precyzyjnie dopasowuje się do aktualnej geometrii detalu, narzucając mu powtarzalne i pewne prowadzenie. Zgodnie z wytycznymi normy PN-EN 13155 oraz europejskiej dyrektywy maszynowej 2006/42/WE, układ zawiesia musi wytrzymać ściśle określone przeciążenia badawcze. Spełnienie tych rygorystycznych wymogów gwarantuje pełne bezpieczeństwo pracy na hali produkcyjnej, nawet przy obsłudze asymetrycznych ładunków.

Stabilizacja detali i układy podciśnieniowe

Wymagania poszczególnych gałęzi przemysłu narzucają zupełnie inne podejście do budowy osprzętu chwytającego. Specyfika każdego sektora wymusza projektowanie ram o unikalnych parametrach nośnych.

Wdrożenia w kluczowych gałęziach przemysłu

W branży automotive stalowe konstrukcje nośne stabilizują asymetryczne podwozia, gotowe bloki silników oraz przestrzenne elementy karoserii. Pozwala to na ich bezkolizyjne pozycjonowanie bezpośrednio nad gniazdem montażowym, gdzie tolerancja błędu wynosi zaledwie kilka milimetrów. Z kolei masowa produkcja sprzętu AGD wymaga ciągłego przenoszenia delikatnych arkuszy blach i cienkościennych obudów pralek czy lodówek. Równomierne podparcie takiego detalu w kilku odległych od siebie miejscach skutecznie zapobiega trwałej deformacji materiału pod wpływem jego własnego ciężaru. W hutnictwie i przemyśle metalowym elastyczność belek docenia się przy transporcie bardzo długich rur lub wiotkich profili konstrukcyjnych. Operator może tam swobodnie przesuwać punkty kotwienia wzdłuż głównej osi, na bieżąco dostosowując układ do zmieniających się wymiarów partii produkcyjnej.

Integracja z manipulatorami przemysłowymi

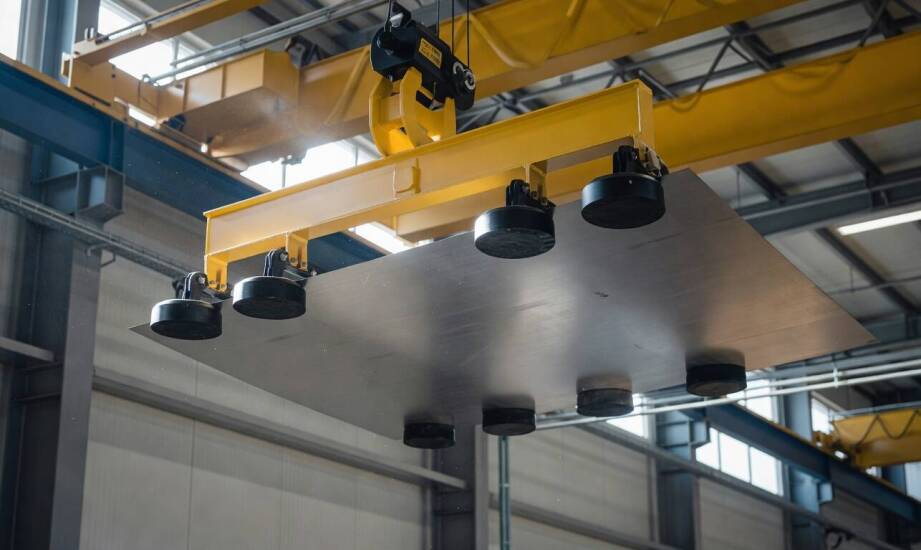

Podstawowa belka nośna z hakami sprawdza się najlepiej przy detalach o regularnych kształtach, które posiadają fabryczne punkty montażowe. Sytuacja diametralnie zmienia się w przypadku wielkoformatowych, gładkich powierzchni wykonanych ze szkła, tworzyw sztucznych lub polerowanego metalu. Wtedy stalowa rama traci swoją podstawową formę i staje się integralną bazą zaawansowanego układu chwytającego. Urządzenia te wyposaża się w rozbudowane systemy przyssawek lub dedykowane chwytaki pneumatyczne. Praktyka inżynieryjna firmy AIR-LIFT wyraźnie pokazuje, że specjalistyczne manipulatory podciśnieniowe oraz zintegrowane systemy z serii MASTRO i FRIENDLY bezpiecznie obsługują trudne ładunki o masie sięgającej 2000 kilogramów bez najmniejszego ryzyka zarysowania ich powierzchni. Zastosowanie akumulatorowego zasilania modułów pneumatycznych pozwala na pełną niezależność układu od ograniczających ruch i plączących się przewodów zasilających.

Właściwe zdefiniowanie parametrów technicznych w transporcie bliskim decyduje o płynności i rentowności całej linii produkcyjnej. Ostateczny profil geometryczny wybranej ramy nośnej zależy bezpośrednio od dokładnych wymiarów detalu, wymaganego przez zakład tempa pracy oraz specyficznych norm bezpieczeństwa BHP. Wdrożenie zintegrowanych chwytaków pneumatycznych bazujących na mocnych stalowych profilach nie wymaga kosztowej i czasochłonnej przebudowy istniejącej infrastruktury dźwignicowej. Odpowiednio zaprojektowany system można bez trudu podwiesić pod pracującą już na hali suwnicę lub ramię żurawia. Zakład produkcyjny zyskuje w ten sposób gotowe narzędzie robocze, które natychmiast odciąża układ mięśniowo-szkieletowy operatorów i radykalnie zmniejsza liczbę przestojów wynikających z trudności w ręcznym pozycjonowaniu ciężkiego materiału.
